ROI crop 여부에 따른 탐색 방법 구분
ROI: 객체 여부를 확인하는 영역
- O - 2-stage: R-CNN
- X - 1-stage: YOLO
Convolutional 연산에 대한 고찰
- input의 중심 픽셀 위치 = output의 픽셀 위치
- input의 최다 참여 픽셀 위치 = output의 중심 픽셀 위치
- 상하좌우 대각선 인접한 칸의 숫자 (자신의 칸 포함)만큼 사용된다.
- 4 6 4
6 9 6
4 6 4 - 2, 2 픽셀에는 원본의 2, 2 픽셀과 그 주위 픽셀들이 반영
- ConV연산은 픽셀의 위치 정보가 유지된다.
(원본의 위치 정보가 유지되면서 피처맵이 계산된다.)
- Pooling 피처맵과 convolution 피처맵 비교
- 1,1 픽셀에 상응하는 이전 피처맵은 좌측 상단 4px이다.
- 결론:
- Conv연산 만으로도 각각 예측한 값이 구분되어(위치정보) 있다.
- ROI가 필수는 아니다.
- 연습
- 224 x 224 이미지가 input 될 때, 아래 조건에 해당하는 모델을 기준으로 최종 피처맵이 몇이 될까요?
- 조건1: conv(3x3, pad) x 2 + pool(2x2) 을 한 블록으로 구성
(stride 설정: conv=1, pool=2) - 1블록: 112 x 112 (절반으로 축소)
- 조건2: 총 5블록으로 구성
- 2^5 = 32
- 224/32 = 7
- 7 x 7
- 조건3: conv에서 필터 개수는 16개부터 시작하여, 블록마다 2배씩 증가
- 16, 32, 64, 128, 256
- 7 x 7 x 256
- 224 x 224 x ch 이 7 x 7 x ch 이 된 것은 원본을 49픽셀(7x7)로 나누어 각 그리드 영역별로 객체 추론을 한다.
YOLO v1 논문 읽기
- 448 x 448 x 3 >> Convolution... pool... >> 7 x 7 x 30
- 1 x 1 x 30 에는 64 x 64 x 3 이 압축되어 있다.
- 30개의 채널은 30개의 추론 값을 말한다.
- 이때 1개의 추론 값은 해당 영역의 추론 값(객체 레이블과 위치정보)이 있다.
YOLO v1 단계
- Resize image
이미지 사이즈 전처리 - Run convolutional network
448 x 448 x 3 >> 7 x 7 x 30 - Non-max suppression (NMS)
추론할 필요가 없는 (7x7=49)x2 값은 탈락시킨다.

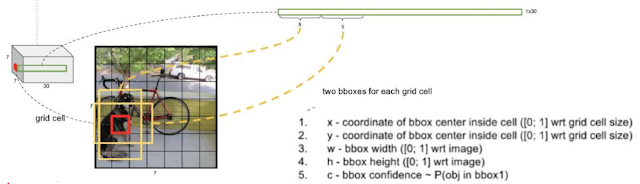

30개 채널 값 구성
- 30 = [xywh + confidence] x 2 + cls_prob(20)
- b-box의 정확한 위치 값을 위해 2개 그려서 confidence기준으로 하나만 살린다.
[ xywh + confidence ] - 참고로 객체의 b-box는 (7x7) 그리드를 벗어날 수 있음.
Confidence score
- 물체를 잡았을 확률
- 논문:
- score = 0 또는 IOU
- 물체를 잡았다고 해도 같은 취급을 할 수 없다.
- B-BOX로 IOU값을 나온 뒤에야 score를 산출할 수 있다.
- 편의:
- score = 0 또는 1
- 물체만 잡으면 다같이 1로 보자
추론 알고리즘
- class별로 98(=49*2)개의 Confidence_score가 계산. 그 중 대부분은 0에 가까운 값.
- Threshold(Confidence 임계값)를 넘지 못하는 작은 score는 모두 제거 - 1차 제거
- 살아남은 Confidence_score 중에도 서로 같은 object를 추론한 값들이 대부분일 것이다.
- maximum과 일정(IOU Threshold)이상 겹치는 non-max score(NMS)는 모두 제거 - 2차 제거
생각해보기
- Threshold의 기준을 높게 잡으면, 제거가 많아진다.
- 인식 갯수가 적어진다.
- 겹치는 건 버린다고 할 때, 겹침 정도(IOU Threshold)의 기준을 높게 잡으면, 제거가 줄어든다.
- 인식 갯수가 많아진다.
- Precision이 떨어진다. recall은 상승한다.
- Threshold, IOU Threshold는 데이터셋을 기준으로 레퍼런스 값을 사용한다. 순서는 크게 중요치 않으나 Threshold부터 정하고 IOU Threshold를 정한다.
loss function
SSE (or MSE): regression loss 방식
- Bbox x, y 오차
x, y, w, h에 가중치 x5를 추가한다. - Bbox w, h 오차
루트: 큰 물체에 대한 예측 오차를 해소하기 위해서 - Bbox confidence(=C) 오차 (ob)
obj_sum 대비 noobj_sum 의 갯수가 더 많으므로 가중치 x0.5를 추가한다. - Bbox confidence(=C) 오차 (no-ob)
- Grid class prob 오차
YOLO의 정답 모양
- 객체 1개의 정답은 한 픽셀만 갖고 있는다.
- 객체의 중심 x, y를 갖고 있는 픽셀
- 정답 픽셀은 box가 1개만 있다. (0~24)까지만 사용한다.
- 가로 x 세로 x (num_classes+ 2*xywhc)
- num_classes[0:20]
- confidence[20]
- xywhc[21:25]
- 나머지 픽셀은 (num_classes+ 2*xywhc)이 모두 0이다.
- (0~24)의 값이 모두 0이다.
YOLO의 정답 비교코드
- 같은 픽셀에 위치한 예측 bbox2개와 정답 bbox를 쌍으로 가져가서 iou를 계산한다.
- (예측1[21:25], 정답[21:25]) , (예측2[26:30], 정답[21:25])
- iou_b1 = compute_iou(predictions[..., 21:25], target[..., 21:25])
# (batch_size, S, S, 1) - iou_b2 = compute_iou(predictions[..., 26:30], target[..., 21:25])
# (batch_size, S, S, 1) - IOU 계산은 xmin, ymin, xmax, ymax로 치환하여,
IOU = inter / union 으로 값을 구한다. - intersection
x1 = torch.max(box1_x1, box2_x1) # 두 박스의 xmin 중 큰 값
y1 = torch.max(box1_y1, box2_y1) # 두 박스의 ymin 중 큰 값
x2 = torch.min(box1_x2, box2_x2) # 두 박스의 xmax 중 작은 값
y2 = torch.min(box1_y2, box2_y2) # 두 박스의 ymax 중 작은 값
intersection = (torch.clamp(x2 - x1, min=0) * torch.clamp(y2 - y1, min=0))
# 아예 겹치는 부분이 없으면, 위 수식의 결과 '-' 값이 나옴. min으로 하면 0
- 객체상으로 (num_classes+ 2*xywhc) 30칸이 있던 자리에 각 박스의 IOU만 남긴다.
- ious = torch.cat(
[iou_b1.unsqueeze(-1), iou_b2.unsqueeze(-1)], dim=-1
) # (batch_size, S, S, 2) - 각 IOU 중 큰 값의 박스 위치(bestbox)를 알아낸다. 예측1[21:25] 구간인지, 예측2[26:30]구간인지
- iou_maxes, bestbox = torch.max(ious, dim=-1)
- 정답 confidence를 구한다.
- exists_box = target[..., 20].unsqueeze(-1)
- bextbox 위치에 박스 예측값을 엇갈려 곱해, bestbox값을 살린다. 그 bestbox에 정답 confidence를 곱해서, 정답을 갖고 있는 픽셀에 해당하는 예측값만 남긴다.
- box_predictions = exists_box * ( bestbox * predictions[..., 26:30]
+ (1 - bestbox) * predictions[..., 21:25]
